配線架專用電話防雷器 LSA-PLUS配線架防雷器 OMS-LSA/10-
產品介紹：
歐姆雷盾（OMRDON）OMS-LSA/10配線架專用電話防雷器主要用于通信系統程控電話交換機內外線、集團電話等設備提供線/線間及線/地間的浪涌過電壓保護,直接插入KRONE( 科龍)LSA-PLUS配線架上，每組10線保護；特別適用于模擬電話交換和ISDN網絡系統。應用于用于雷擊區域LPZ0- LPZ1分區界面。
功能特點：
1、具有較低的導入阻抗，可減少信號衰減。
2、集成式，低成本保護多路電話線。
3、堅固、防火PC外殼，適合各種危險環境使用。
4、提供線對線，線對地的全保護模式。
5、反應時間快，小于10ns。
6、快速方便的插入式安裝。
技術參數：
名稱 | LSA配線架專用電話防雷器 | |
型號 | OMS-LSA/10 | |
貨號 | 800326 | |
SPD類別 | 開關型 | |
標稱工作電壓Un | 110V | |
最大持續運行電壓Uc | 230V | |
標稱放電電流（8/20μS） In | 5kA | |
最大放電電流（8/20μS） Imax | 10kA | |
電壓保護水平（In） （8/20μS）Up | 芯線-芯線 | ≤30V |
芯線-接地線 | ≤300V | |
響應時間Ta | ≤10ns | |
插入損耗Ae | ≤0.2db | |
傳輸速率Vs | 10Mbps | |
溫度范圍 | -40℃…+85℃ | |
保護線路 | 保護10線，10線一組 | |
接口類型 | LSA-PLUS | |
外殼材料 | 阻燃塑料 | |

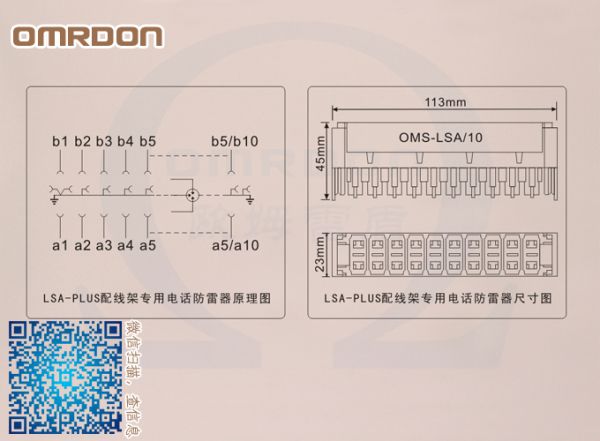

外形尺寸 | 113*23*45mm | |
接地線徑 | 2.5mm2以上 | |

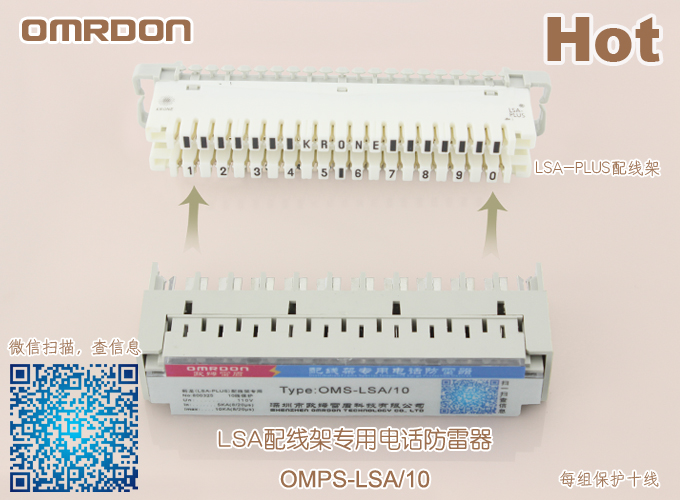

安裝方式 | 直接插接于KRONE(科龍)配線架上 | |
防雷器安裝指導：
1、本系列電話防雷器的安裝方式是直接插接于KRONE(科龍)配線架上；連接線或絕緣皮通過咬緊裝置固定到KRONE配線架上，使用LSA-PLUS工具，將通訊線路卡接到底座上，可方便地串聯接入線路當中。接地通過配線架系統接地，路徑應盡可能短，長度不要超過1.5米。
2 、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能；為達到良好的防雷效果，防雷器接地宜用盡可能最短的線連接。
3、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
