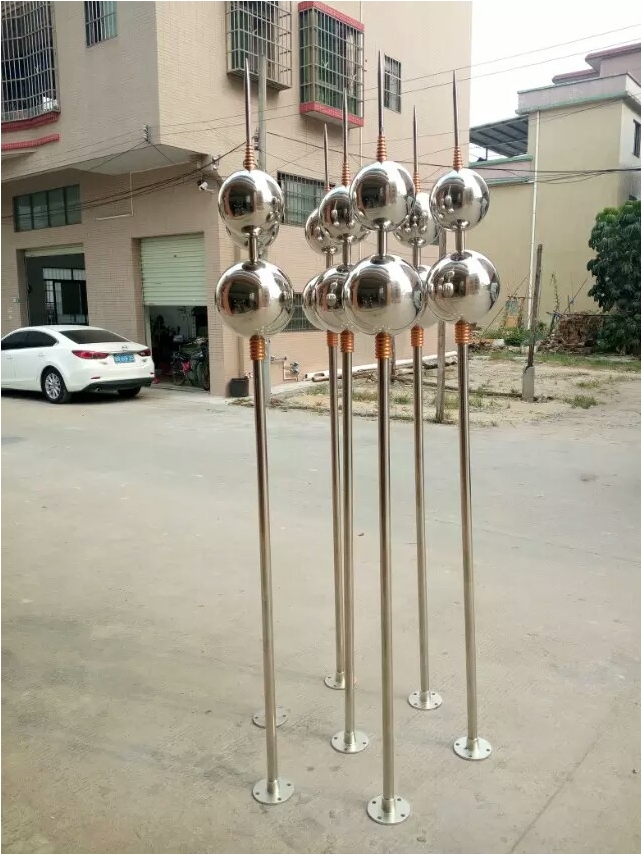

接閃器（避雷針）的選擇和安裝方法
合理設計的接閃器將顯著地減少雷電擊中需要防雷空間的可能性。
只有將防雷裝置的設計與建筑結構設計同時進行時，才能在技術和經濟上得到最優化的組合。特別是在設計建筑物時，就應充分利用建筑物的金屬物作為防雷裝置的諸部分之用。
IEC1024-1：1990 當符合下表的要求時，接閃器的布置就是合適的。按照保護級別布置接閃器
保護角法：接閃導體、避雷針、避雷桿塔和避雷線的位置，應使被保護建筑物的各個部分都處于由接閃裝置導體上的各點以“角朝四面八方向地面投影”所形成的軌跡面之內。保護角法有幾何局限。
滾球法：對具有復雜幾何形狀的建筑物，或當IEC1024-1的表1 排除采用保護角法時，應采用滾球法來確定建筑物的面積和各部分的保護空間。“滾球”半徑應符合所選擇的防雷系統保護等級。
滾球法是在建筑物上才利用半徑為“R”的球，繞建筑物滾動，直到碰到地平面，或碰到與地平面接觸且能用作雷電導體的任何永久性建筑物或物體為止。在滾動接觸建筑物的地方便有可能受到雷擊。在這樣的點和地段處，就需要由接閃導體來提供防雷保護。防雷系統的保護空間就是“滾球”接觸該導體并作用于建筑物時并未穿過的那塊空間的體積。保護等級和防雷系統的安裝成本隨所選滾球的尺寸的縮小而增加。
網格法：接閃導體或屋頂導體應形成一個閉合多邊形，其周邊應靠近屋頂的邊緣布設。這種多邊形接閃裝置應通過增設相互連接的橫向接閃導線來完善，以形成符合 IEC1024-1 表 1要求的網格。
安裝注意事項：磚木結構的房屋，可把避雷針敷設在山墻頂部或屋脊上，用抱箍或對鎖坶絲固定于梁上，固定部分的長度為針高的 1/3。也可以將避雷針嵌于磚墻或水泥中，為了結構的堅固，插在磚墻中的部分為針高的1/3，插在水泥中部分約為針高的 1/4-1/5。對于平頂屋上的避雷針應安上底座與屋頂層連接，并用螺絲緊固好。
深圳市歐姆雷盾科技有限公司是一家專業從事避雷針,防雷器的生產廠家,其公司主營產品有,三合一防雷器,二合一防雷器,避雷針,提前放電避雷針,電源防雷器,信號防雷器,控制防雷器等等,聯系電話：0755-82591856
