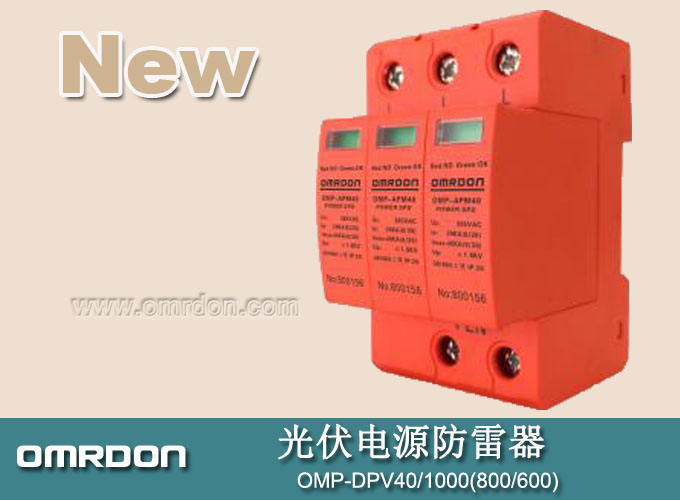

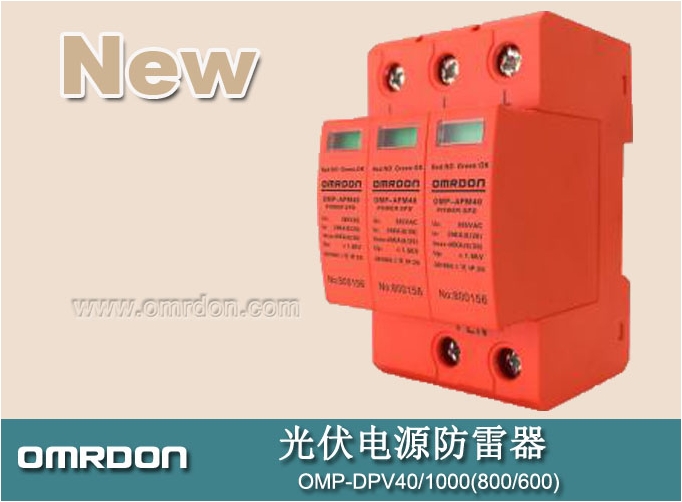

OMP-DPV40/800光伏直流電源防雷器 浪涌保護器-
歐姆雷盾（OMRDON）OMP-DPV40/800光伏直流電涌保護器（Surge Protection Device，簡稱SPD）(又稱浪涌保護器、防雷器、過壓保護器、避雷器)，是按SPD II級類試驗要求專業設計的用于太陽能發電系統的電涌保護器，具有較強的雷電流匯放能力；適用于太陽能發電系統的直流供電線路設備的電涌保護;其設計依據符合GB18802.1，IEC61643-1技術標準。
| 名稱 | OMP-DPV40/800光伏直流電源防雷器 | |
| SPD類型 | 限壓型 | |
| 型號 | OMP-DPV40/800 | |
| 最大持續運行電壓UC | DC800V | |
| 標稱放電電流 | 20kA | |
| 最大放電電流 | 40kA | |
| 電壓保護水平（Up) | ≤2.5kV | |
| 響應時間ta | ≤25ns | |
| 接入導線截面（L/N) | 16-25mm2 | |
| 工作溫度環境 | -40℃…+85℃ | |
| 安裝方式 | 35mm電氣導軌 | |
| 外形尺寸 | 2P：90×67×36mm/3P：90×67×54mm | |
| 外殼材料 | 鋁合金 | |
| 外殼保護等級 | IP20 | |
| 后備保險絲 | 100A | |
| 外殼材料 | 強化熱熔塑料 | |
| 保護等級 | IP20 | |
| 貨號 | 型號 | 備注 |
| 800125 | OMP-DPV40/600 | 可選2P或3P安裝 |
| 800126 | OMP-DPV40/800 | 可選2P或3P安裝 |
| 800127 | OMP-DPV40/1000 | 可選2P或3P安裝 |

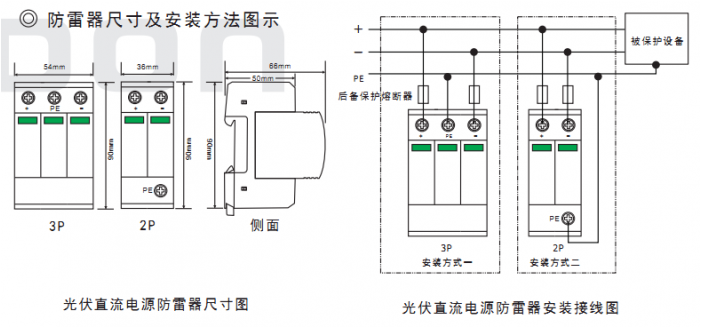

防雷器安裝注意事項：
1.電源線連接：正極接“＋”，負極接“—”。
2.防雷器產品標有“PE”標志的接地端應接上地線，接好地線后，務必要旋緊螺釘。接
地線選用16mm2以上的銅芯線，地線到接地匯流排的長度應小于1m且盡量粗短。
3.防雷器接地線宜用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必
須與防雷地線相連。
4.該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在
使用過程中，可視告警窗口顏色由綠色(正常)變?yōu)榧t色(故障)，說明電涌保護器已經損壞，需
維修或更換。
5.設備需要定期檢查，產品劣化后必須立即更換。
6.切記不可帶電作業。
7.接地一定要良好且接地電阻不大于4歐姆。
8.防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
