建筑物內配電線路及設備過電壓防護-浪涌保護器廠家
人氣：2972發表時間：2018-05-16
1) 引入大樓內的交流電力線宜采用地下電力電纜。其電纜金屬護套的兩端均應作良好的接地。
2) 交流供電變壓器高壓側，按供電局要求安裝一組 HY5WS-17/50配電型無間隙氧化鋅避雷器；低壓側，安裝 OMP-APK系列開關型電源防雷模塊或者 OMP-APX 系列一級電源防雷箱。變壓器的機殼、 低壓側的交流零線，以及與變壓器相連的電力電纜的金屬外護層，應就近一點接地。
3) 配電屏引出的三根相線及零線，應安裝OMP-APM系列限壓型電源防雷模塊或者OMP-APX系列電源防雷箱。屏內交流零線不作重復接地。大樓內所布放的交流供電線路中的中性線（零線）匯集排，應與機架的正常不帶電金屬部分絕緣。
4) 建筑的電纜金屬護套在入室處應作保護接地，電纜內芯線在入室處應加裝防雷器，電纜內的空線對亦應作保護接地。建筑內所有交直流用電及配電設備均應采取接地保護。交流保護接地線應從接地匯集線上專引，嚴禁采用中性線作為交流保護接線。

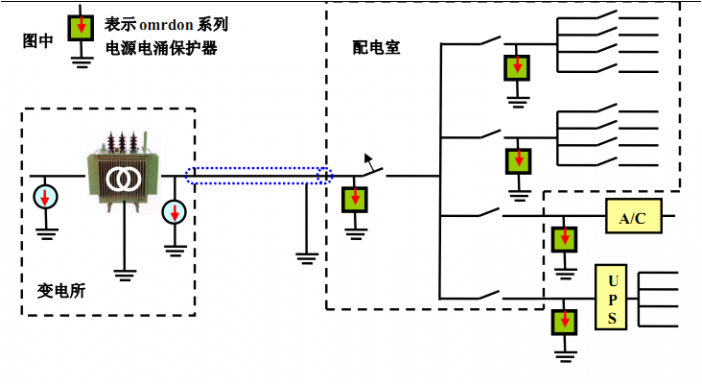

5) 根據有關規范建議： “動力供電采用不少于三級的分流限壓措施” ，所以其供電系統的防雷配置圖如圖 4—5 所示（使用omrdon三相/單相電源防雷器系列）
深圳市歐姆雷盾科技有限公司是一家專業從事避雷針,防雷器的生產廠家,其公司主營產品有，二合一防雷器,信號防雷器,電源防雷器,天饋防雷器,攝像機防雷器等等。聯系電話：0755-82591856
