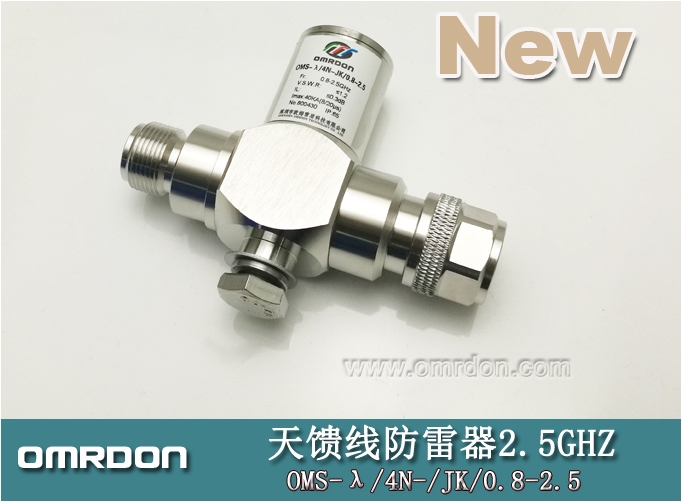

OMS-λ/4N-JK/0.8-2.5 同軸天饋防雷器-
歐姆雷盾（OMRDON）OMS-λ/4N-JK/0.8-2.5高頻同軸天饋防雷器（SPD、電涌保護器）是采用1/4波長形短路桿的濾波原理,是一種新型的電涌保護器，它廣泛應用于頻率比較高，且頻段相對固定的無線電設備上，其主要優點是防雷效果明顯，沖擊耐流特別大;對信號的插入損耗小，λ/4高頻同軸防雷器還能大大地抑制不同頻率的干擾;這些特點均與其獨特的原理和結構有關。適用于衛星無線通信，移動基站，微波通信，廣播電視等同軸天饋系統信號的電涌保護，安裝于防雷分區LPZ0A-1及后續分區。
| 產品名稱 | λ/4波長型同軸天饋防雷器 |
| 型號 | OMS-λ/4N-JK/0.8-2.5 |
| 接口方式 | N/JK |
| 最大持續工作電壓(Uc) | 65V |
| 電壓保護水平(Up) | 15V |
| 標稱放電電流In(8/20μs) | 20KA |
| 最大放電電流Imax(8/20μs) | 40KA |
| 反應時間 Ta | ≤25ns |
| 最大傳輸功率 pt | 750W |
| 駐波比 V.S.W.R | ≤1.2 |
| 特性阻抗 | 50Ω |
| 插入損耗 | ≤0.15dB/2.5GHZ |
| 頻率范圍 Fr | 0.8-2.5GHZ |
| 外殼材料 | 黃銅 |
| 外殼防護等級 | IP65 |
| 接地電阻Ω/線勁 | ≤4Ω /≥2.5mm2 |
| 工作溫度范圍 | 負40℃~~+70℃ |
| 空氣相對濕度 | 30%~90% |
| 尺寸mm | 如圖示 |
| 執行標準 | GBIBB02.1 IEC61643-1 |
1.駐波比小，插入損耗低（≤0.2db)；
2.傳輸速率高，使用頻率范圍大；
3.殘壓水平低且精確,通流容量大；
4.不可饋送電源；
5.當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行。
