D.0.1 單支接閃桿的保護范圍應按下列方法確定(圖D.0.1)：

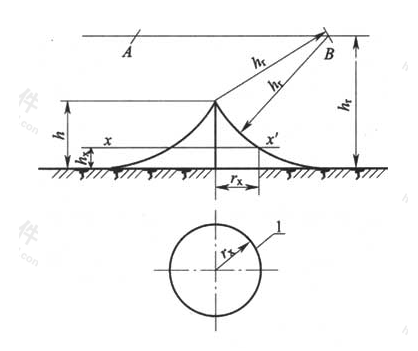

 圖D.0.1 單支接閃桿的保護范圍

 1—平面上保護范圍的截面

   1 當接閃桿高度h小于或等于hr時：

    1)距地面hr處作一平行于地面的平行線。

    2)以桿尖為圓心，hr為半徑作弧線交于平行線的A、B兩點。

    3)以A、B為圓心，hr為半徑作弧線，弧線與桿尖相交并與地面相切。弧線到地面為其保護范圍。保護范圍為一個對稱的錐體。

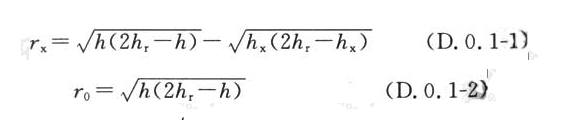

    4)接閃桿在hx高度的平面上和地面上的保護半徑，應按下列公式計算：

中：rx——接閃桿在hx高度的平面上的保護半徑；

     hr——滾球半徑，按本規范表6.2.1和第4.5.5條的規定取值；

     hx——被保護物的高度；

     r0——接閃桿在地面上的保護半徑。

   2 當接閃桿高度h大于hr時，在接閃桿上取高度等于hr的一點代替單支接閃桿桿尖作為圓心。其余的做法應符合本條第1款的規定。式(D.0.1-1)和式(D.0.1-2)中的h用hr代入。

D.0.2 兩支等高接閃桿的保護范圍，在接閃桿高度h小于或等于 hr的情況下，當兩支接閃桿距離D大于或等于時，應各按單支接閃桿所規定的方法確定；當D小于 時，應按下列方法確定(圖D.0.2)：

   1 AEBC外側的保護范圍，應按單支接閃桿的方法確定。

   2 C、E點應位于兩桿間的垂直平分線上。在地面每側的最小保護寬度應按下式計算：

3 在AOB軸線上，距中心線任一距離x處，其在保護范圍上邊線上的保護高度應按下式計算：

該保護范圍上邊線是以中心線距地面hr的一點為圓心，以為半徑所做的圓弧AB。

   4 兩桿間AEBC內的保護范圍，ACO部分的保護范圍應按下列方法確定：

    1)在任一保護高度hx和C點所處的垂直平面上，應以hx作為假想接閃桿，并應按單支接閃桿的方法逐點確定(圖D.0.2中1-1剖面圖)。

    2)確定BCO、AEO、BEO部分的保護范圍的方法與ACO部分的相同。

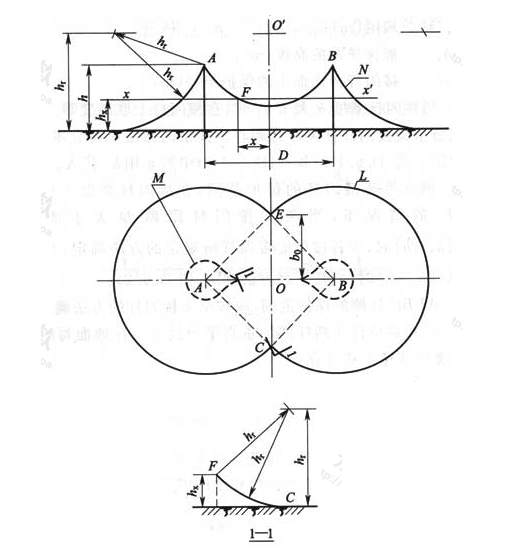

  圖D.0.2 兩支等高接閃桿的保護范圍

               L—地面上保護范圍的截面；M—平面上保護范圍的截面；N—AOB軸線的保護范圍

   5 確定平面上的保護范圍截面的方法。以單支接閃桿的保護半徑rx為半徑，以A、B為圓心作弧線與四邊形AEBC相交；以單支接閃桿的(r0—rx)為半徑，以E、C為圓心作弧線與上述弧線相交(圖D.0.2中的粗虛線)。

D.0.3 兩支不等高接閃桿的保護范圍，在A接閃桿的高度h1和B接閃桿的高度h2均小于或等于hr的情況下，當兩支接閃桿距離D大于或等于時，應各按單支接閃桿所規定的方法確定；當D小于時，應按下列方法確定(圖D.0.3)：

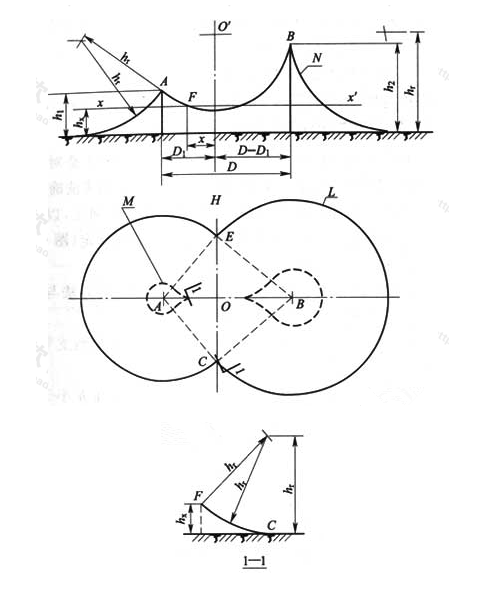

圖D.0.3 兩支不等高接閃桿的保護范圍

L—地面上保護范圍的截面；M—平面上保護范圍的截面；N—AOB軸線的保護范圍

   1 AEBC外側的保護范圍應按單支接閃桿的方法確定。

   2 CE線或HO線的位置應按下式計算：

 3 在地面每側的最小保護寬度應按下式計算：

 4 在AOB軸線上，A、B間保護范圍上邊線位置應按下式計算:

式中：x——距CE線或HO線的距離。該保護范圍上邊線是以HO線上距地面hr的一點O為圓心，以
為半徑所作的圓弧AB。

   5 兩桿間AEBC內的保護范圍，ACO與AEO是對稱的，BCO與BEO是對稱的，ACO部分的保護范圍應按下列方法確定：

    1)在任一保護高度hx和C點所處的垂直平面上，以hx作為假想接閃桿，按單支接閃桿的方法逐點確定(圖D.0.3的1-1剖面圖)。

    2)確定AEO、BCO、BEO部分的保護范圍的方法與ACO部分相同。

   6 確定平面上的保護范圍截面的方法應與兩支等高接閃桿相同。

D.0.4 矩形布置的四支等高接閃桿的保護范圍，在h小于或等于hr的情況下，當D3大于或等于
時，應各按兩支等高接閃桿所規定的方法確定；當D3小于時，應按下列方法確定(圖D.0.4)：

   1 四支接閃桿外側的保護范圍應各按兩支接閃桿的方法確定。

   2 B、E接閃桿連線上的保護范圍見圖D.0.4中1-1剖面圖，外側部分應按單支接閃桿的方法確定。兩桿間的保護范圍應按下列方法確定：

    1)以B、E兩桿桿尖為圓心、hr為半徑作弧線相交于O點，以O(shè)點為圓心、hr為半徑作弧線，該弧線與桿尖相連的這段弧線即為桿間保護范圍。

    2)保護范圍最低點的高度h0應按下式計算：

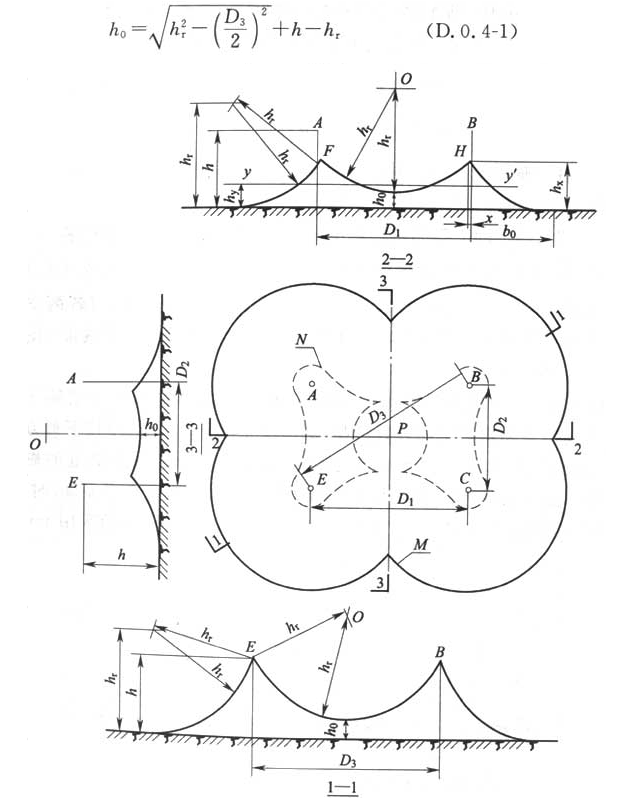

圖D.0.4 四支等高接閃桿的保護范圍

M—地面上保護范圍的截面；N—平面上保護范圍的截面

   3 圖D.0.4中2-2剖面的保護范圍，以P點的垂直線上的O點(距地面的高度為hr+h0)為圓心、hr為半徑作弧線，與B、C和A、E兩支接閃桿所作的在該剖面的外側保護范圍延長弧線相交于F、H點。

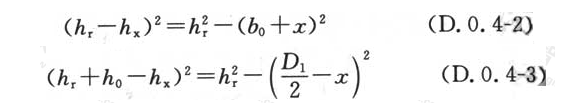

F點(H點與此類同)的位置及高度可按下列公式計算：

4 確定圖D.0.4中3-3剖面保護范圍的方法應符合本條第3款的規定。

   5 確定四支等高接閃桿中間在h0至h之間于hy高度的平面上保護范圍截面的方法為以P點（距地面的高度為hr+h0）為圓心、為半徑作圓或弧線，與各兩支接閃桿在外側所作的保護范圍載面組成該保護范圍截面(圖D.0.4中虛線)。

D.0.5 單根接閃線的保護范圍，當接閃線的高度h大于或等于2hr時，應無保護范圍；當接閃線的高度h小于2hr時，應按下列方法確定(圖D.0.5)。確定架空接閃線的高度時應計及弧垂的影響。在無法確定弧垂的情況下，當?shù)雀咧еg的距離小于120m時架空接閃線中點的弧垂宜采用2m，距離為120m～150m時宜采用3m。

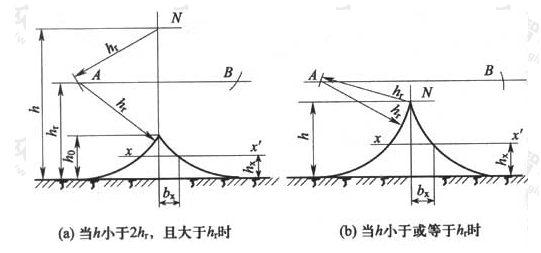

 圖D.0.5 單根架空接閃線的保護范圍

N—接閃線

   1 距地面hr處作一平行于地面的平行線。

   2 以接閃線為圓心、hr為半徑，作弧線交于平行線的A、B兩點。

   3 以A、B為圓心，hr為半徑作弧線，該兩弧線相交或相切，并與地面相切。弧線至地面為保護范圍。

   4 當h小于2hr且大于hr時，保護范圍最高點的高度應按下式計算：

h0=2hr-h                (D.0.5-1)

   5 接閃線在hx高度的平面上的保護寬度，應按下式計算：

式中：bx——接閃線在hx高度的平面上的保護寬度；

      h——接閃線的高度；

     hr——滾球半徑，按本規范表6.2.1和第4.5.5條的規定取值；

     hx——被保護物的高度。

   6 接閃線兩端的保護寬度應按單支接閃桿的方法確定。

D.0.6 兩根等高接閃線的保護范圍應按下列方法確定：

   1 在接閃線高度h小于或等于hr的情況下，當D大于或等于時，應各按單根接閃線所規定的方法確定；當D小于時，應按下列方法確定(圖D.0.6-1)：

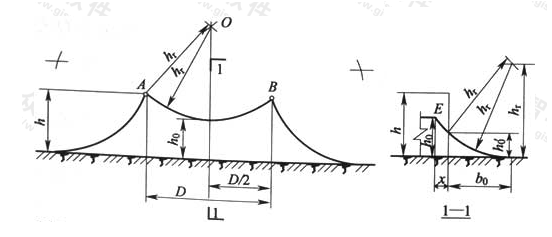

 圖D.0.6-1 兩根等高接閃線在高度h小于或等于hr時的保護范圍

1)兩根接閃線的外側，各按單根接閃線的方法確定。

    2)兩根接閃線之間的保護范圍按以下方法確定：以A、B兩接閃線為圓心，hr為半徑作圓弧交于O點，以O(shè)點為圓心、hr為半徑作弧線交于A、B點。

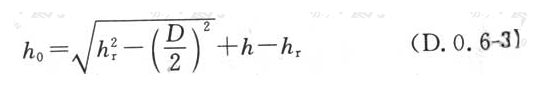

    3)兩根接閃線之間保護范圍最低點的高度按下式計算：

4)接閃線兩端的保護范圍按兩支接閃桿的方法確定，但在中線上h0線的內移位置按以下方法確定(圖D.0.6-1中1-1剖面)：以兩支接閃桿所確定的保護范圍中最低點的高度作為假想接閃桿，將其保護范圍的延長弧線與h0線交于E點。內移位置的距離也可按下式計算：

式中：b0 ——按式(D.0.2-1)計算。

   2 在接閃線高度h小于2hr且大于hr，接閃線之間的距離D小于2hr，且大于的情況下，應按下列方法確定(圖D.0.6-2)：

    1)距地面hr處作一與地面平行的線。

    2)以A、B兩接閃線為圓心，hr為半徑作弧線交于O點并與平行線相交或相切于C、E點。

    3)以O(shè)點為圓心、hr為半徑作弧線交于A、B點。

    4)以C、E為圓心，hr為半徑作弧線交于A、B并與地面相切。

    5)兩根接閃線之間保護范圍最低點的高度按下式計算：

6)最小保護寬度bm位于hr高處，其值按下式計算：

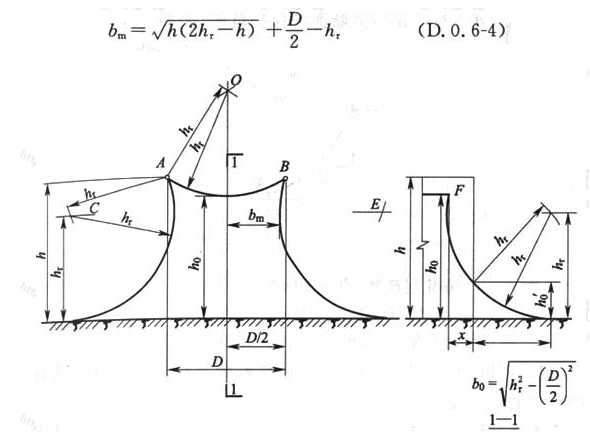

圖D.0.6-2 兩根等高接閃線在高度h小于2hr且大于hr時的保護范圍

    7)接閃線兩端的保護范圍按兩支高度hr的接閃桿確定，但在中線上h0線的內移位置按以下方法確定(圖D.0.6-2的1-1剖面)：以兩支高度hr的接閃桿所確定的保護范圍中點最低點的高度作為假想接閃桿，將其保護范圍的延長弧線與h0線交于F點。內移位置的距離也可按下式計算：

D.0.7 本規范圖D.0.1～圖D.0.5、圖D.0.6-1和圖D.0.6-2中所畫的地面也可是位于建筑物上的接地金屬物、其他接閃器。當接閃器在地面上保護范圍的截面的外周線觸及接地金屬物、其他接閃器時，各圖的保護范圍均適用于這些接閃器；當接地金屬物、其他接閃器是處在外周線之內且位于被保護部位的邊沿時，應按下列方法確定所需斷面的保護范圍(圖D.0.7)：
