【浪涌保護器】浪涌保護器選型【浪涌保護器安裝原理圖】

人氣：2562發表時間：2018-10-29

浪涌保護器是電子設備雷電防護中必不可少的一種裝置，通常有人也叫做防雷器或者電涌保護器，它的作用就是防止設備遭受雷電的侵害。浪涌保護器選型：

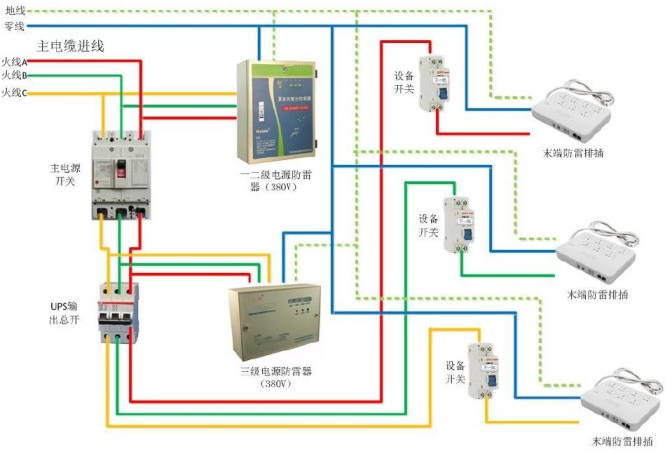

浪涌保護器

浪涌保護器選型需要根據以下幾個參數來看，看看你是需要哪一種的

1.標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的保護器的類型，它標出交流或直流電壓的有效值。

2.額定電壓Uc：能長久施加在保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

3.額定放電電流Isn：給保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

4.最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

5.電壓保護水平Up：保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

6.響應時間tA：主要反應在保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

7.數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，防雷保護器的數據傳輸速率取決于系統的傳輸方式。

8.插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。

9.回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

10.最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

11.最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

12.在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

13.峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

14.漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。
