高層建筑物防雷_高層建筑物防雷設計方案

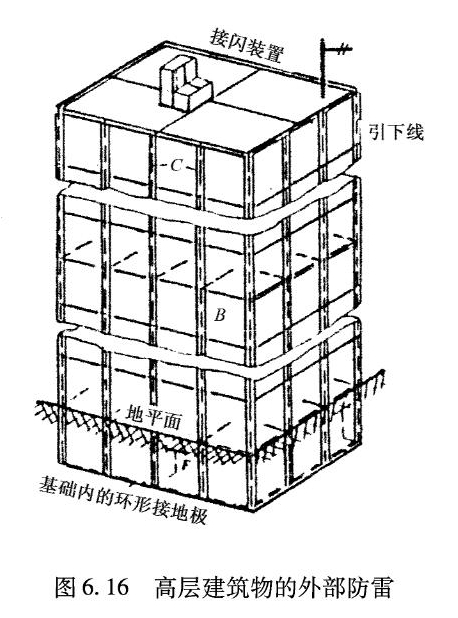

高度在30m以上的建筑物大多數采用鋼筋混凝土框架或鋼構架結構，這種結構代表了使雷電流能夠沿多路平行通道，且分布最好的形式入地。如圖6. 16所示。這對防雷十分有利。但是，鋼筋必須進行焊接或綁扎，以達到電氣連通，各預制板中的鋼筋則應以柔性接頭相連，柱子和墻壁中的有些鋼筋電應當與樓板中的鋼筋進行等電位連接?？傊纂娏魍ㄟ^的鋼筋越多，其內部的防雷效果就越好，也越與“法拉第籠”式避雷網越相近。不過，高層建筑物的服務設備很多都安襲在樓頂上，如電梯機房、通風機、擦窗機、天線，飛行障礙燈等，因此樓頂還應裝設與它們隔開的接閃裝置，并使其與柱子或墻壁的鋼筋相連，或者盡可能多地安裝一些引下線。

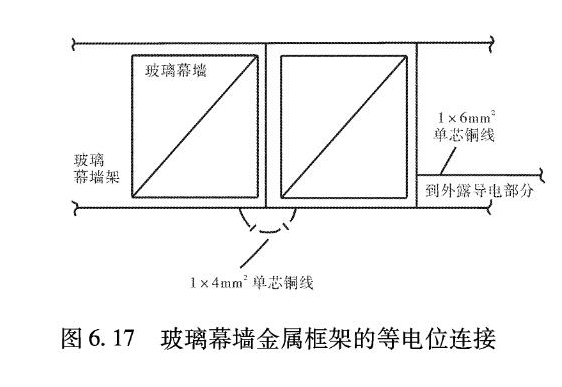

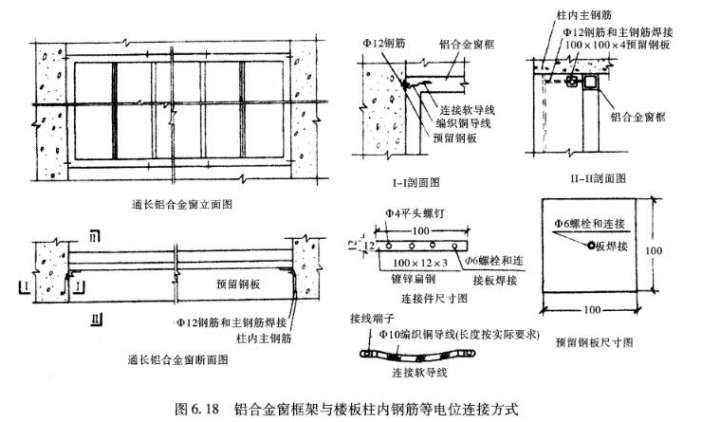

閃電一般不會擊到離接閃裝置30m內的垂直墻壁上。但當建筑物高度超過30m時，則應沿其高度每隔20 - 30m的外部設置旁側接閃裝置，以防止閃電側擊。在相同距離的水平面上，旁側接閃裝置的導體間應進行等電位連接。大樓的金屬覆蓋面、玻玻幕墻的金屬板架及外墻上的其他金屬部件等，都可以用作旁側接閃，但它們必須用引線連接到各層樓板的等電位層上，圖6.17示出金屬框架的等電位連接。不過鋁合金窗框架要與各層樓板中的鋼箭進行等電位連接，則應按圈6. 18所示那樣才能達到電氣連通。
高層建筑物內的金屬裝置都是為了等電位要求才連接到防雷系統上的，這些裝置應與接閃裝置保持足夠的間距或者予以屏蔽。當電氣裝置離開最近的等電位層不超過20m左右時，它與接閃裝置的最小間距為0. 2m,保持該間距對于電子設備極為重要。如果雷電流分布在建筑物表面，而不是(哪怕只有一小部分)由建筑物里面發散出來，則內部防雷保護就容易多了。然面，由于中間樓層的等電位連接，仍有一小部分雷電流會從公共裝置奪路而行，雖然相對很小，也可以認為是無害的，但是，這使得等電位母線不應與接閃裝置直接相連。
高層建筑物的接地通常都采用建筑基礎中的鋼筋作為接地體，且構成環形或網形地網，它與作為避雷引下線的立柱主鋼筋及其他金屬構件都等電位連接，由于建筑基礎面積大而深，一般都能達到較小的，如1Ω的接地電阻值，這樣不僅滿足建筑物防雷要求，而且也滿足電氣。電子設備接地的要求，關鍵是電氣、電子設備接地的引人點應與避雷引下線的接入點保持足夠的安全間距，這樣才能防止雷電反擊，
