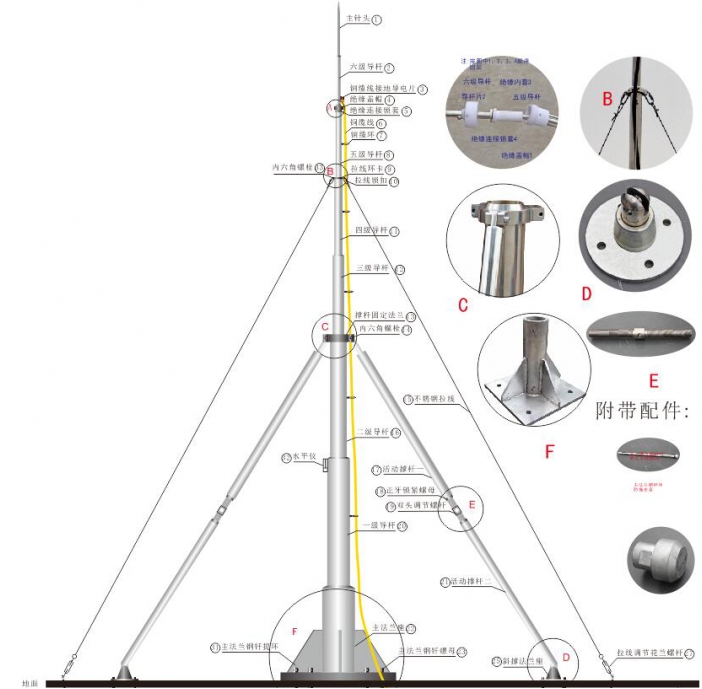

10米避雷針安裝步驟_10米便攜式移動避雷針安裝示意圖
一、避雷針主體導桿組裝：
1、首先將一級導桿 擰入主法蘭座 ；然后將二級導桿 擰入一級導桿；按照上述方法依次將三級導桿 、四級導桿 、五級導桿 、六級導桿 、主針頭 的螺紋桿擰入下一級導桿，并把各螺紋擰緊。
2、六級導桿 和五級導桿 組裝連接方法按右圖A順序組裝起來，并把螺紋擰緊。
二、避雷針安裝銅纜線：
1、將銅纜線 的一端銅耳接入銅纜線接地導電片 ,并用螺栓鎖緊；然后將銅纜線依次穿入各導桿上的銅纜環 。
三、避雷針安裝拉線：
1、將不銹鋼拉線 的兩端分別裝上拉線鎖扣 和拉線調節花蘭螺桿 ，然后將拉線鎖扣套入拉線環卡 ，并用內六角螺栓鎖死 （如圖B所示）。
四、避雷針安裝活動撐桿：
1、將活動撐桿一 、活動撐桿二 通過雙頭調節螺桿 連接為一體;然后上端與撐桿固定法蘭 （如圖C）相連,下端與斜撐法蘭座 （如圖D）相連,各用內六角螺栓鎖死.
備注:雙頭調節螺桿 兩頭絲牙為正、反兩種方向絲牙，組裝時注意旋入方向。
五、調整避雷針垂直度：
1、將避雷針主體及附件緩慢立起（約需6人左右）。
2、將4支主法蘭鋼釬 分別打入主法蘭座的4個孔中，以固定避雷針主體；
3、分別調整3支活動撐桿和3條拉線的距離，將斜撐法蘭鋼釬 打入斜撐法蘭座 ，以便固定法蘭；將拉線鋼釬 打入地下（與地面角度約為5度為宜）,以便固定拉線。
4、用雙頭調節螺桿 調整避雷針的垂直度，用調節花蘭螺桿 調節拉線的松緊度，用水平儀 校驗避雷針的垂直度，直至避雷針完全垂直為至。
六、避雷針接地：
1、在距避雷針約2米處挖一坑，將銅包鋼接地棒 垂直放入坑中，用鐵錘打入地下（如主圖所示）。
2、將銅纜線下端的銅耳壓入銅包鋼接地棒上端，用銅耳鎖緊螺絲 鎖死。
3、將坑填土、封實
