直桿優化避雷針產品介紹：

歐姆雷盾（OMRDON）系列直桿型優化避雷針， 是一條無感性低阻抗的金屬內導體通過引下線,把接閃后的雷電電流輸送到大地,使被保護的天線鐵塔或建筑物不發生側擊和帶電。在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1 / 10 ，避免了建筑物或鐵塔帶電，消除閃絡。

直桿優化避雷針工作特性：

1.采用電場原理觸發， 內部無任何可能老化的電子器件， 從而真正達到免維護； 特別適合在一些安裝完畢后無法維修的場所， 如教堂和大樓尖頂?shù)冉?jīng)常難以到達的地方；

2.可采用304 / 316不銹鋼/鈦合金/青銅等材質， 使其能在化學污染場所正常工作（ 各種材質均可根據客戶要求定做）

3.在雷電產生時可以有效、快速的產生上行先導， 從而達到優化放電的目的。

4.避雷針（ 包含法蘭盤）， 另可提供加長桿。

5.靈活多變， 可以根據用戶需要定做。

直桿優化避雷針技術參數：

直桿優化避雷針保護半徑計算公式：

應用滾球法， 避雷針在地面上的保護半徑的計算可見以下方法。當避雷針高度h≤hr時的計算：

若避雷針高度為h，在距地面高度hr處作一平行于地面的平行線（hr為滾球半徑， 根據不同建筑物的防雷等級而確定， 第一類防雷建筑物hr取值為30 m，第二類防雷建筑物hr取值為45 m，第三類防雷建筑物hr取值為60 m），以避雷針的針尖為圓心O，hr為半徑作弧線交于平行線的A、B兩點， 再以

A、B為圓心，hr為半徑作弧線， 該弧線與針尖相交并與地面相切， 從弧線起到地面為止就是避雷針的保護范圍(按滾球法)。按下列公式計算確定:

rx= h( 2 hr- h) - hx( 2 hr- hx) ro= h( 2 hr- h)

式中：

rx:避雷針在保護高度xx＇平面上的保護半徑；

hr:滾球半徑， 按表確定；

hx:被保護物的高度；

ro:避雷針在地面上的保護半徑。

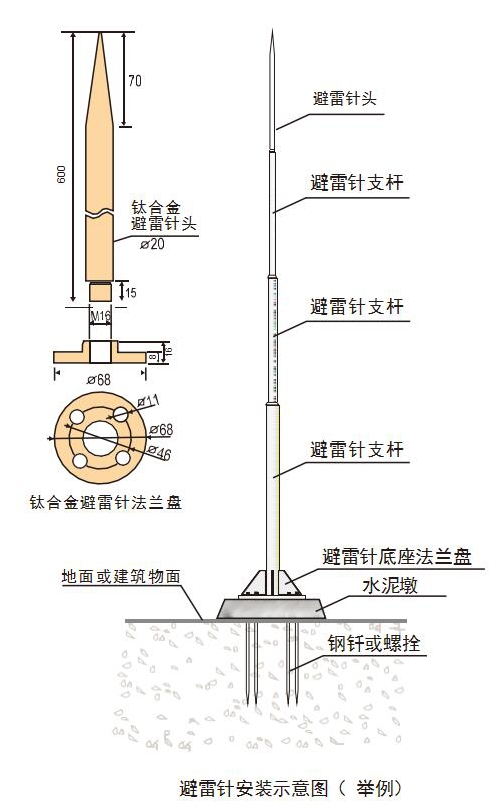

直桿優化避雷針安裝說明：

安裝預放電避雷針必須嚴格遵循中華人民共和國國家標準——《建筑物防雷設計規范》（GB 50057 - 2010 ）的強制性規定：

1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。

2、由防雷類別和建筑物的面積， 確定選用一支或數支避雷針。

3、引下線應與建筑物主鋼筋電氣連結， 或按規定至少做二根或二根以上引下線。

4、引下線應作斷接卡和在附近地面作絕緣防護。

5、接地體， 接地電阻應按GB 50057 - 2010要求執行
